Kabel und Installation - Elektrokabel

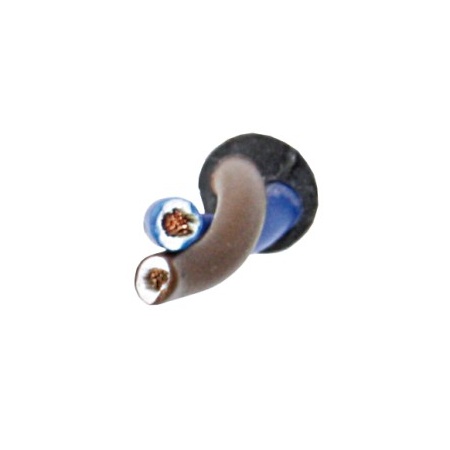

Wie wird der optimale Kabelquerschnitt ermittelt?
Um Spannungsverlust und Kabelerwärmung so gering wie möglich zu halten ist es notwendig den benötigten Querschnitt zu berechnen. Hierzu benötigt man den Leitwert des Kupfers (56) und den maximal zulässigen Spannungsverlust. Dieser wird bei Positionslaternen mit 5% der Bordnetzspannung angegeben (5% von 12V Bordnetz = 0,6V) bzw. 7% bei sonstigen Verbrauchern (7% von 12V Bordnetz = 0,84V)
Weiterhin benötigt man die genutzte Stromstärke des Verbrauchers in Ampere
(Watt / Bordnetzspannung).
Formel:
Querschnitt = 2 x Kabellänge x Stromstärke (A) / 56 x Spannungsverlust
Bei einer 25W / 12V Positionslaterne mit 12m Kabellänge ergibt sich also folgende Gleichung:
2 x Kabellänge (12) x 2,1A (Watt / Volt) / 56 x 0,6V (5% Bordnetzspannung)
Um Spannungsverlust und Kabelerwärmung so gering wie möglich zu halten ist es notwendig den benötigten Querschnitt zu berechnen. Hierzu benötigt man den Leitwert des Kupfers (56) und den maximal zulässigen Spannungsverlust. Dieser wird bei Positionslaternen mit 5% der Bordnetzspannung angegeben (5% von 12V Bordnetz = 0,6V) bzw. 7% bei sonstigen Verbrauchern (7% von 12V Bordnetz = 0,84V)
Weiterhin benötigt man die genutzte Stromstärke des Verbrauchers in Ampere
(Watt / Bordnetzspannung).
Formel:
Querschnitt = 2 x Kabellänge x Stromstärke (A) / 56 x Spannungsverlust
Bei einer 25W / 12V Positionslaterne mit 12m Kabellänge ergibt sich also folgende Gleichung:
2 x Kabellänge (12) x 2,1A (Watt / Volt) / 56 x 0,6V (5% Bordnetzspannung)

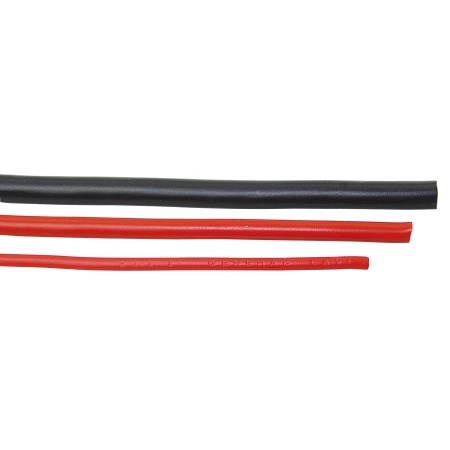

H07VK
Einadrige Leitung H07VK mit seewasserbeständiger PVC Isolierung gemäß VDE 0281 Teil 3. Nennspannung 450/750V.PVC selbstverlöschend nach VDE0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Temperaturbereich -40°C bis +70°C.
Kupfer, blank, feindrähtig Klasse 5
Art.-No. schwarz VP à 10 | Art.-No. schwarz VP à 100 | Art.-No. rot VP à 10 | Art.-No. rot VP à 100 | mm² |
1,5 | ||||
2,5 | ||||
4,0 | ||||
6,0 | ||||
Art.-No. schwarz VP à m | Art.-No. rot VP à m | |||
10,0 | ||||
16,0 |

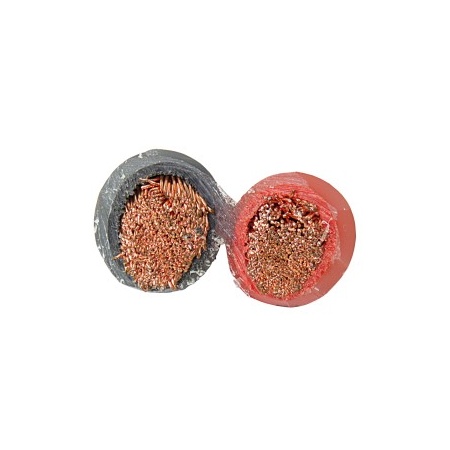

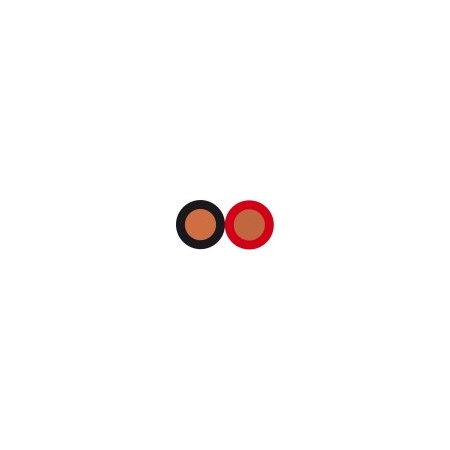

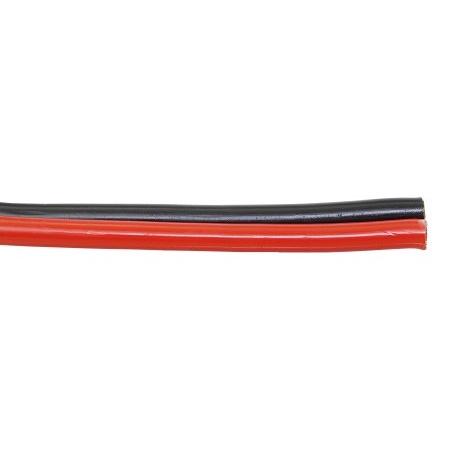

BLKY
Zweiadrige, hochflexible Leitung mit seewasserbeständiger PVC isolierung.
Nennspannung 80V.
Temperaturbereich -25°C bis +70°C
Kupfer, blank, feinstdrähtig

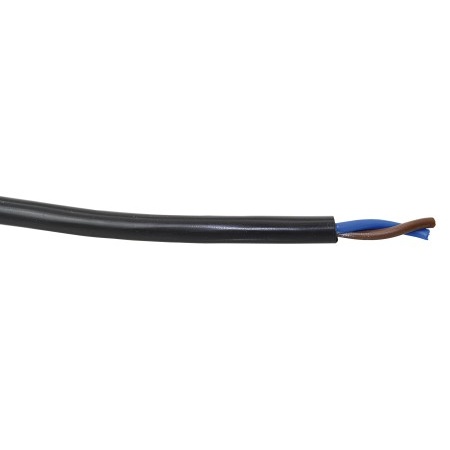

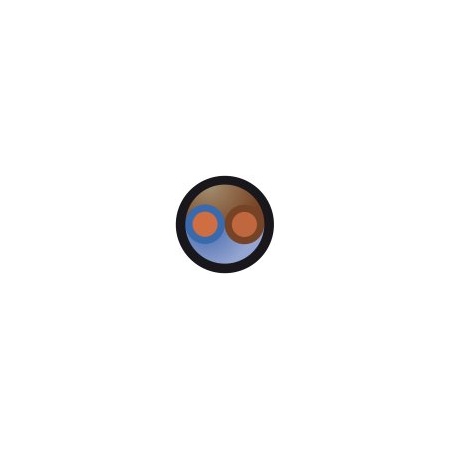

H05VV-F
Zweiadrige Leitung mit zweifacher, seewasserbeständiger PVC Isolierung ideal für Navigationslaternen, Pumpen und anderen Verbrauchern.
PVC selbstverlöschend nach VDE0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Kupfer, blank, feinstdrährig
Art.-No. 2-adrig blau/braun VP à 10 m | Art.-No. 2-adrig blau/braun VP à 100 m | mm² |
2x 1,5 mm² | ||
2x 2,5 mm² |

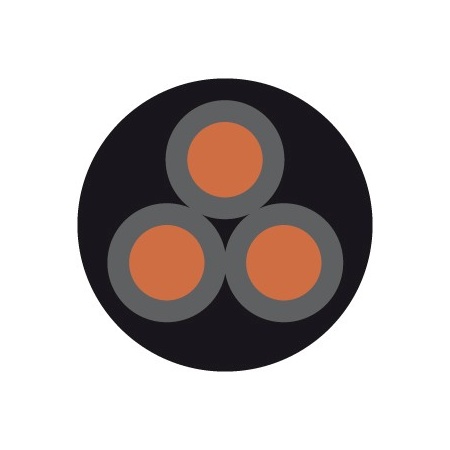

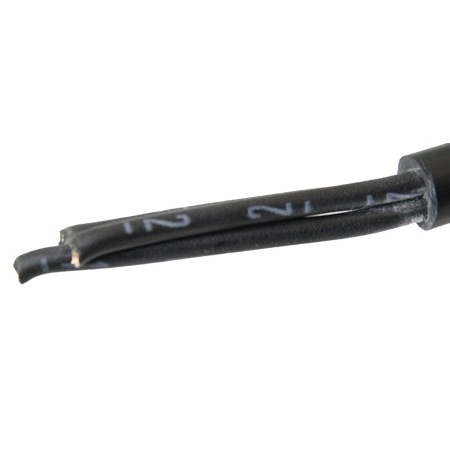

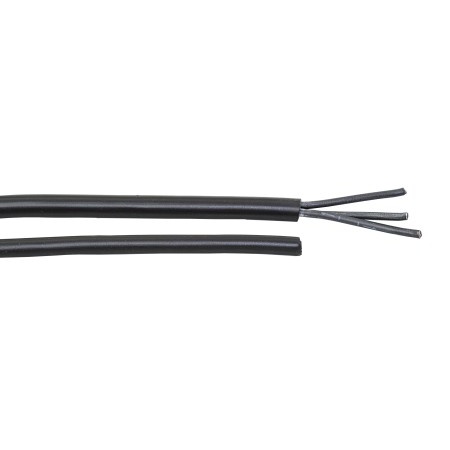

OZ600
Dreiadrige Leitung für Mess- und Kontrollzwecke. Jede Ader ist durchgängig mit den Ziffern 1-3 gekennzeichnet. Geeignet für trockene, feuchte und nasse Räume. Schwarzer Spezial-PVC Außenmantel.PVC selbstverlöschend nach VDE0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Kupfer, blank, feinstdrähtig
