blocks ALLEN - ball bearing blocks dynamic - 20mm

DYNAMIC BEARING System · für ultimative Leistung

Die Segelboot Revolution
Mit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.

Kugellagerblöcke für die neuen Herausforderungen
Als Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.

DYNAMIC BEARING
Das neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.

MICRO Blöcke
Bei den 20mm Micro-Blöcken wurde die dynamische Belastbarkeit durch das DYNAMIC BEARING erheblich erhöht. Die MDL (maximale dynamische Last) wurde von 44kg auf 105kg erhöht. Dies bedeutet bei einer Gewichtserhöhung von nur 2g eine Leistungssteigerung von 138%!

MIDI und MACRO Blöcke
Gerade bei größeren Scheibendurchmessern zeigt das neue DYNAMIC BEARING seine Stärken. Das einzigartige Schienensystem ermöglicht Konstruktionen mit größtmöglicher Gewichtseinsparung ohne Zugeständnisse bei der Leistungsfähigkeit zu machen. In diesen Tests über das Verhalten unter dynamischer Last, übertraf das neue DYNAMIC BEARING System alle anderen Konstruktionen um 50% und mehr.

So wurde getestet:
Eine 6mm Leine wurde in den zu testenden Block eingelegt.
Diese Leine wurde 50 mal um 270mm vor und zurück gezogen (Dauer 2min, 12 sec.)
Die Last wurde erhöht und der Test fortgesetzt, bis zum Bruch.
Specification
sheavesMaterialAcetal
 sheave Ø20mm
 width sheave7mm
CheeksGlasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316
axleMaterialAISI 316
rope Ø 2,5 - 6mm


HA2020

HA2020thumb

HA2020HL

HA2020HLthumb

HA2020LZ

HA2020LZthumb

HA2021F

HA2021Fthumb

HA2026

HA2026thumb

HA2020TI

HA2020TIthumb

HA2020XHL-S

HA2020XHL-Sthumb

HA2021

HA2021thumb

HA2020SC

HA2020SCthumb

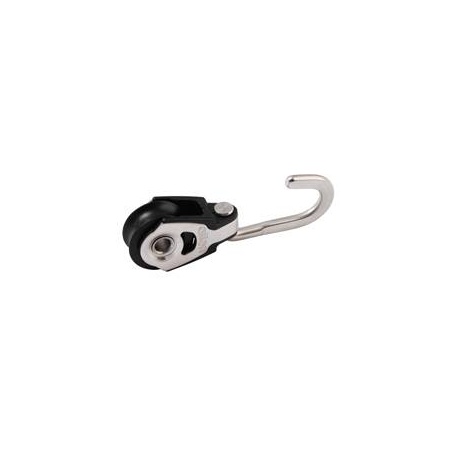

HA2021HK

HA2021HKthumb
single blocks

HA2022

HA2022thumb

HA2022TII

HA2022TIIthumb

HA2023

HA2023thumb
double block

HA 2024

HA 2024thumb

HA 2025

HA 2025thumb

HA 2027

HA 2027thumb
triple blocks
